3D BIM model voorkomt fouten in het gehele bouwproces
Voorkom fouten. Gebruik een 3D BIM model.
Werkvoorbereiders zoeken veelvuldig naar informatie die op elkaar moet worden afgestemd. Daarbij komen ze regelmatig voor verrassingen te staan omdat niet alle benodigde informatie beschikbaar is. In dat geval wordt er snel handmatig een hoeveelhedenstaat of apart 2D-detail gemaakt. Jammer want een aantal weken later blijkt op de bouwplaats een product niet goed te passen. Een fout die eenvoudig te voorkomen is met een 3D BIM model.
Om een ontwerptekening snel te begrijpen biedt een 3D-model uitkomst. Op dit moment wordt er in de bouw nog veel gewerkt met 2D-tekeningen. Het grote voordeel van een 3D-model is dat deze maar op één manier te interpreteren is. Wat je ziet is wat je krijgt. Eventuele fouten worden vrijwel direct gesignaleerd. Indien nodig kunnen er 2D-tekeningen worden gegenereerd met behulp van doorsnedes uit het 3D-model. Bij eventuele wijzigingen worden deze 2D-tekeningen automatisch geüpdatet en onnodige ‘teken’-fouten voorkomen.
Daarnaast is digitaliseren noodzakelijk als kwaliteit voorop staat zonder afhankelijkheid van de mens. De kennis van een product wordt namelijk in een 3D-component gestopt dat vervolgens wordt toegepast binnen een ontwerpprogramma. Alle modelleurs passen dit component toe zonder dit opnieuw te moeten ontwikkelen. Doordat het 3D-component de juiste informatie, detaillering, afmetingen en materialen bevat, is het product dus digitaal te beleven. Daarnaast kan de kennis eenvoudig worden hergebruikt verderop in het proces.
De 3D BIM-werkmethodiek is steeds meer gevraagd in de bouwwereld. Transactie- en faalkosten worden sterk gereduceerd en het imago binnen de sector verbetert aanzienlijk. Bovendien wordt de kwaliteit van bouwen verbetert. Belangrijke punten voor het 3D-werken zijn de professionaliteit en de kennis van de BIM modelleur/ engineer, de gebruiksvriendelijkheid van de tools en de kosten.
Reden voor Eurosafe om mee te gaan in deze ontwikkelingen. En aansluiting in de branche te behouden en verder te versterken.
Valbeveiliging in 3D
BIM coördinator Gerben Pol is verantwoordelijk voor het BIM-proces binnen Eurosafe. Als specialist kent hij de voordelen van werken in een 3D BIM-omgeving goed. Hieronder vertelt hij over de redenen om de valbeveiligingsproducten van de onderneming in 3D om te zetten.
“Het is een win-win situatie voor zowel onze klanten, als voor ons. Met een volledige 3D-werkmethode kan valbeveiliging en gevelonderhoud al in het ontwerpproces geïntegreerd worden. BIM geeft ook inzicht ten aanzien van veilig onderhoud bij complexere situaties zoals bijvoorbeeld bij glasbewassing, groene gevels en daken. Hiermee sluit Eurosafe in het bouwproces naadloos aan bij de ontwikkelaar en de architect.”
BIM-werkmethodiek
De BIM-werkmethodiek wordt steeds vaker toegepast in de (interieur)bouw. Iedereen kan met behulp van een 3D BIM-model slimmer omgaan met de informatie in het proces. Het BIM-model dient als een database waarin alle data van het bouwwerk wordt opgeslagen. Met een 3D-tekenprogramma modelleert de modelleur de producten en materialen voor een bouwwerk in 3D.
Het 3D-model bevat informatie waarbij er extra informatie aan toe te voegen is in de vorm van classificatiesystemen, materiaaleigenschappen of ‘eigen’ parameters. Deze inhoud is voor het eigen proces interessant, maar ook voor de andere partijen waarmee wordt samengewerkt. Aangeraden wordt om daarom het bestand te exporteren naar het bestandsformaat IFC conform de BIM Basis InformatieLeveringSpecificatie (ILS).
De BIM Basis ILS is een leidraad die vertelt hoe de informatie uniform uitgewisseld kan worden. IFC is het bestandsformaat waarmee dezelfde taal gesproken wordt waardoor we in samenwerkingen efficiënter kunnen werken. Het IFC-bestand bevat namelijk de geometrie van het 3D-model, maar ook alle bijbehorende informatie die een modelleur eraan toe heeft gekend. Vervolgens kan een andere partij deze informatie toepassen in zijn/haar softwaresystemen en met deze basis verder werken.
Nick Nijmeijer - BIM Specialist bij ITCAD.
“Het is belangrijk om eerst te weten wat je in 3D wilt modelleren en waarom. Bepaal vervolgens welke functionaliteiten je verwacht nodig te hebben om je werkzaamheden uit te voeren. Kies voor een toegankelijk 3D-tekenprogramma en doe kennis op van de BIM-werkmethodiek", vertelt Nick Nijmeijer, BIM Specialist bij ITCAD.
Eurosafe kiest voor 3D-tekenprogramma SketchUp Pro
Nijemijer: "Vaak beveel ik SketchUp Pro aan omdat het een volwaardig 3D-tekenprogramma is waarmee gebruikers hun ideeën eenvoudig en snel in 3D kunnen uitwerken. Naast de stabiele basis die SketchUp Pro biedt, is het ook uit te breiden met diverse functionaliteiten. Denk hierbij aan functies voor het genereren van hoeveelhedenstaten, een koppeling met het calculatieprogramma en zelfs de machineaansturing. Bijna alles is mogelijk met SketchUp Pro.
Vanaf de eerste stappen die Eurosafe Solutions heeft gezet richting de 3D werkmethode, zien zij op veel vlakken positieve ontwikkelingen bij de toepassing ervan. SketchUp Pro bood vanwege het integraal werken in een open BIM-formaat en de gebruiksvriendelijkheid voordelen ten opzichte van andere tools.
Pol: “Met het omzetten van onze producten in 3D is het eenvoudiger en efficiënter om ook valbeveiliging in het BIM-model te integreren. Het is direct duidelijk of het product past, daar heb je geen ruimtelijk inzicht voor nodig. Daarnaast zijn er voor ons in de toekomst ook andere opties interessant binnen SketchUp Pro zoals calculeren, het maken van productiemodellen en de aansturing ervan. SketchUp Pro sluit daarmee het beste aan op de werkwijze die wij voor de ontwikkeling van ons BIM-proces voor ogen hebben waarbij de klant optimaal gefaciliteerd wordt.”

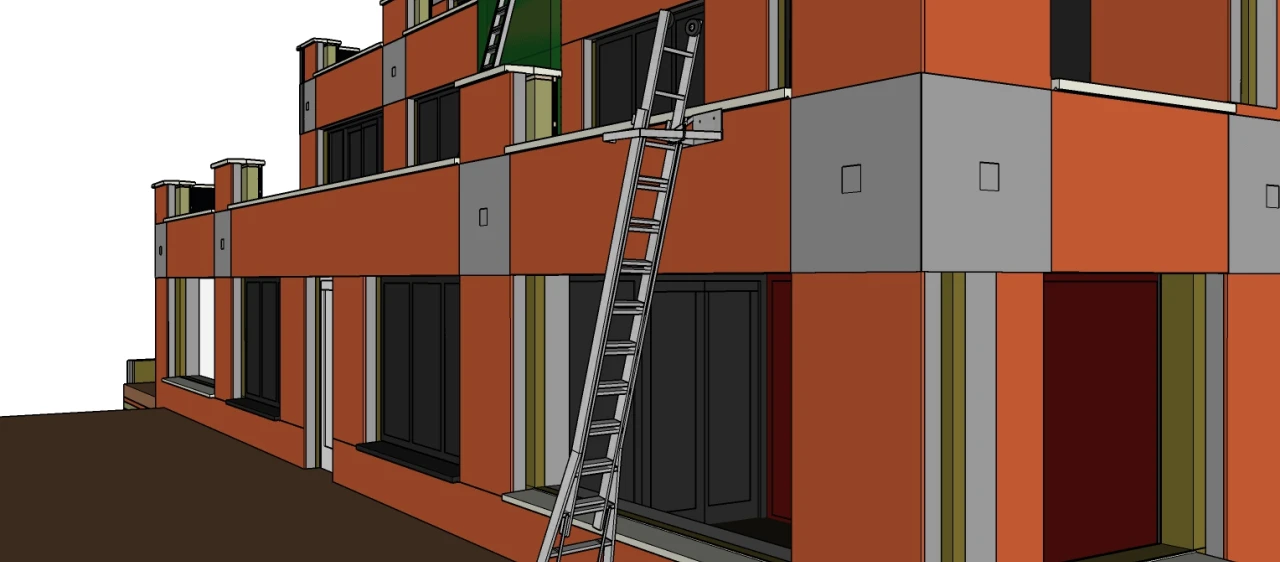

De 3D BIM-werkmethodiek geeft een goed beeld van hoe een ontwerp er in het echt uit komt te zien. Als een ontwerper al in het beginstadium rekening houdt met valbeveiliging, kabelsystemen, hekwerken, ladders en/of ankerpunten, scheelt dit achteraf in kosten. De valbeveiliging wordt direct geïnstalleerd tijdens de bouw en niet achteraf. Dat zorgt voor een kostenefficiënt bouwproces voor de opdrachtgever waarbij de valbeveiliging tevens esthetisch is geïntegreerd.
BIM-Bibliotheek
“De meest voorkomende valbeveiligingsproducten hebben wij in 3D beschikbaar. De specials worden door de engineers getekend op het moment dat de vraag er ligt. We merken dat deze nieuwe manier van samenwerken onze positie in de bouwkolom versterkt. Door de aansluiting bij de projectontwikkelaar en de architect. Het constructief vooraf integreren van beveiliging aan en op gebouwen en de snelheid van werken in vergelijking met de 2D methode. In kortere tijd kunnen we meer opdrachten aan,” zo vertelt Pol.
De focus binnen Eurosafe ligt op het verder door ontwikkelen van de 3D BIM-werkmethodiek conform de BIM Basis ILS. Hierbij is een BIM-bibliotheek met de 3D-valbeveiligingsmodellen online beschikbaar en is Eurosafe daarmee een volwaardig partner in het gehele BIM-proces.
